精密回轉支承游隙的選擇及實際應用

精密回轉支承為了使用的時候可以平穩旋轉得到比較理想的跳動值，一般設計制造的時候游隙值會選擇小游隙、零游隙、負游隙，對應的游隙值一般為0到0.05，≤0，-0.05到-0.01，對應的預加載荷分別是：無預加載，輕預加載，重預加載。

加工的時候我們可以按照測量回轉支承溝道尺寸的方法測量溝道尺寸，根據測量數據，計算出游隙值（無論是正游隙或者負游隙），加工完成再對計算的游隙值進行檢測，正游隙的用百分表直接測量，負游隙的用測力計測量回轉支承的啟動力矩，根據啟動力矩的大小，判斷回轉支承過盈量的大小，啟動力矩也是回轉支承使用中必須知道的一個數值，它決定了回轉支承減速機和馬達的選取。

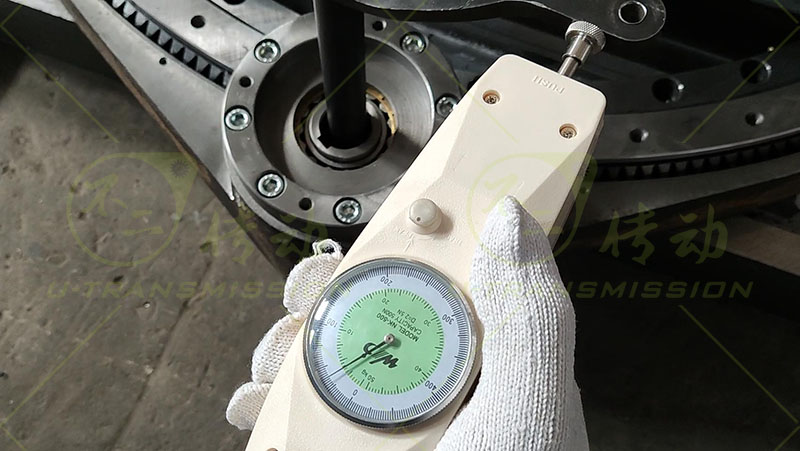

測量回轉支承的啟動力矩就要先測量回轉支承的啟動力，需要用到測力計，由于啟動力的最大值出現在回轉支承即將轉動的一瞬間，所以需要一個能記錄測量最大值的測力計，測量回轉支承的驅動力。

啟動力矩=啟動力x力臂，啟動力可以用測力計測出，我們一般在回轉支承外圈孔上安裝一個螺栓，用測力計測量螺栓處回轉驅動的啟動力，外圈螺栓孔分布圓半徑就是力臂，由啟動力和力臂計算出回轉支承的啟動力矩。相同的回轉支承，啟動力矩的不同可以反應出負游隙回轉支承游隙值的大小，啟動力矩越大，說明游隙值越小，預加載越大。

游隙值的選擇也要考慮客戶設備的情況，回轉支承游隙值越小，對安裝和使用的要求就越高，安裝基礎平面度的誤差，回轉支承使用中的偏載，都會使回轉支承由微小的變形，大游隙時回轉支承微小的變形可以被游隙抵消，回轉支承安裝后可以正常旋轉，但是如果是小游隙或者是負游隙，回轉支承沒有多余的間隙抵御微小變形，如果回轉支承變形就會卡滯，旋轉不良，甚至卡死，造成損或者不能使用。

所以精密回轉支承選擇小游隙需要綜合回轉支承精度，設備安裝基礎的加工精度，用戶具體的使用工況綜合的分析評估，然后選擇合適的游隙值，既保證精度又保證能夠在現場安裝使用。
